太陽能逆變器在對整個太陽能發電系統里起著至關重要的作用，他直接影響著發電系統的的效率及其所帶來的經濟效益。好的太陽能逆變器可以匹配不同照射條件下的太陽光，能為公共電網饋入更多的電能。因此優化太陽能逆器效率和測試其在不同光照條件下的性能是非常重要的。
太陽能光伏特性模擬和逆變器測試系統可以無需實際太陽能電池的條件下，模擬各種實際使用情況，以便對逆變器進行測試。
MPPT 的全稱“Z大功率點跟蹤”（Maximum Power Point Tracking），是光伏發電系統中提高系統效率的重要手段。光伏發電存在的問題是光伏陣列的輸出特性受外界環境影響大，電池表面溫度和日照強度的變化都可以導致輸出特性發生較大的變化，為了充分利用光伏陣列產生的能量是發電系統的基本要求，通常要求系統能實時的跟蹤光伏陣列的Z大功率點。
光伏陣列的輸出特性具有非線性特性，并且其輸出受日照強度、環境溫度和堵在情況影響。在一定的日照強度和環境溫度下，廣度陣列可以工作在不同的輸出電壓，但只有在某一輸出電壓時，光伏陣列的輸出功率才能達到Z大值，這時工作點達到輸出功率電壓曲線的Z高點，稱之為Z大功率點（MPP）。在光伏發電系統中，重要的途徑就是實時調整光伏陣列的工作點，使之始終工作在Z大功率點附近，這一過程稱之為Z大功率點跟蹤。

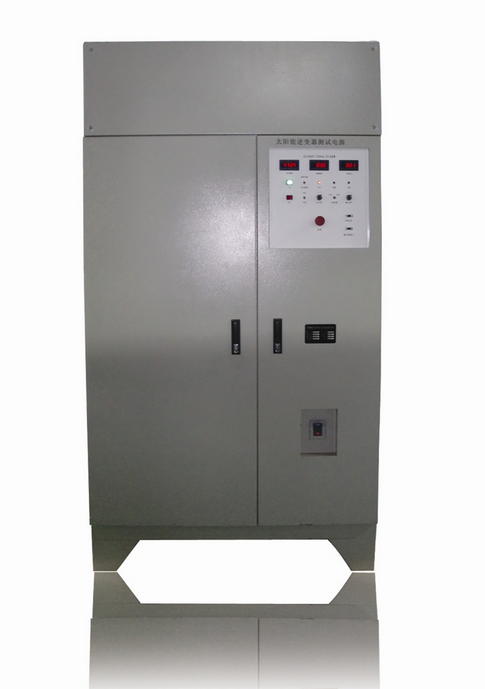

太陽能逆變器測試電源可以模擬太陽能光伏特性，對太陽能逆變器進行測試的電源。在行業里，又叫做光伏逆變器測試電源，太陽能模擬器，光伏測試電源，光伏PV曲線測試電源。對逆變器老化所用到的電源可以叫做太陽能逆變器老化電源，光伏逆變器老化電源。太陽能逆變器不同與其他的高頻開關直流電源，具有PV曲線和MPPT功能。
產品特點：
1， 采用PWM脈寬調制技術，進口的IGBT和MOSFET作為功率開關原器件。整機設計合理，性能優越，使用我公司電源可明顯降低生產成本，提高用電效率，提高產品質量。
2， 體積小，重量輕，對電網污染小，功率因數高，轉換效率高，節能環保，功能齊全，性能穩定可靠，生產工藝嚴格完善。整機電路板和器件涂有三防硅膠層，運用了防腐防潮，防秀的工藝制作，增強了產品的防腐蝕能力，延長了電源的使用壽命；工作效率達到90%以上。
3， 電流精度<1% 電壓精度≤1%,紋波系數≤1%。
4， 采用了風冷式和水冷式設計，安裝方便，操作簡單，并配有遠程控制盒
5， 自動模擬出光伏組件的PV曲線，模MPPT追蹤測試。
6， 保護功能齊全：具有穩流限壓，穩壓限流，過流，過壓，過熱，過載，缺相，短路等保護功能。
7， 具有軟啟動方式，工作狀態指示，及故障指示，恒壓恒流自動轉換，可加裝時間計時器，自己設置換向時間，數字顯示（電壓，電流），極大方便用戶自由設置和使用。
8， 可附加USB, RS23, RS485，CAN, GPIB, LAN,模擬量（0-5V,0-10V，4-20mA）PLC等多種通訊接口與計算機連接實現人機界面控制方便用戶遠程操作和控制。
技術參數：
|
品名
|
太陽能光伏逆變測試電源
|
|
項目
|
參數
|
|
輸入
|
相數
|
1φ2W+G或3φ4W+G
|
|
電壓
|
AC220V±15% 或AC 380V±15% 50Hz/60HZ
|
|
輸出
|
功率
|
500W-500KW
|
|
電壓
|
0-額定值電壓可調
|
|
電壓穩定度
|
源效應：<±0.3%整定值； 時漂：<1%額定值; 溫漂：<0.04%額定值/度; 負載效應：<1-3%；
|
|
電流
|
0-額定值電流可調
|
|
電流穩定度
|
源效應：<±0.3%整定值； 時漂：<1%額定值； 溫漂：<0.04%額定值/度; 負載效應：<1-3%整定值；
|
|
輸出頻率
|
20Hz-5000Hz，5000HZ-100KW
|
|
紋波及雜訊
|
＜1-5%
|
|
輸出波型
|
方波/直流
|
|
調制方式
|
脈寬調制
|
|
效率
|
≥90%（功率因數0.95以上）
|
|
工作限度
|
可滿負載長時間工作
|
|
控制和顯示
|
啟動/停止
|
本機或外控（備注：遠控箱 0-10V 4-20mA 485通訊 RS232等多種接口需客戶選配）
|
|
自動換向
|
自動換向時間0-9999S可自由設置
|
|
顯示
|
電壓值，電流值，故障
|
|
顯示分辨率
|
電壓0.1V、電流0.1A
|
|
伺服類別
|
恒壓/恒流 恒壓模式：電流將隨負載變化而變化 恒流模式：電壓將隨負載變化而變化
|
|
冷卻方式
|
強制風冷
|
|
保護功能
|
電源輸入（過壓，欠壓，缺相）過溫，輸出過壓，短路
|
|
耐壓
|
輸入對機殼 1500VAC 1分鐘 輸入對輸出 1500VAC 1分鐘
|
|
絕緣電阻
|
輸入對機殼 20MΩ 500VDC , 輸出對機殼 20MΩ 500VDC
|
|
使用環境要求
|
室內使用，-10度-45度，相對溫度＜90%
|
|
防護等級
|
IP20
|
|
